Проекты

ПРОЕКТ

Разработка проектной документации для инвентаризации, ревизии и юридической легализации магистральной и распределительной сети ВОЛС на территории Иркутской области. География, пять промышленно-городских локаций, разбросанных вдоль транспортного коридора Восточной Сибири.

ЗАКАЗЧИК

Местный оператор связи

ЦЕЛЬ

Разработать проектную документацию для внутренней ревизии существующей сети и юридической легализации подвеса ВОЛС на опорах ресурсоснабжающей организации.

ОБЪЕМ ПРОЕКТИРОВАНИЯ

— 1 283 опоры;

— Площадь проектирования 20,2 кв.км;

— 45,8 км линий связи;

ИНЖЕНЕРНОЕ РЕШЕНИЕ

Проблема №1. Отсутствие геодезии.

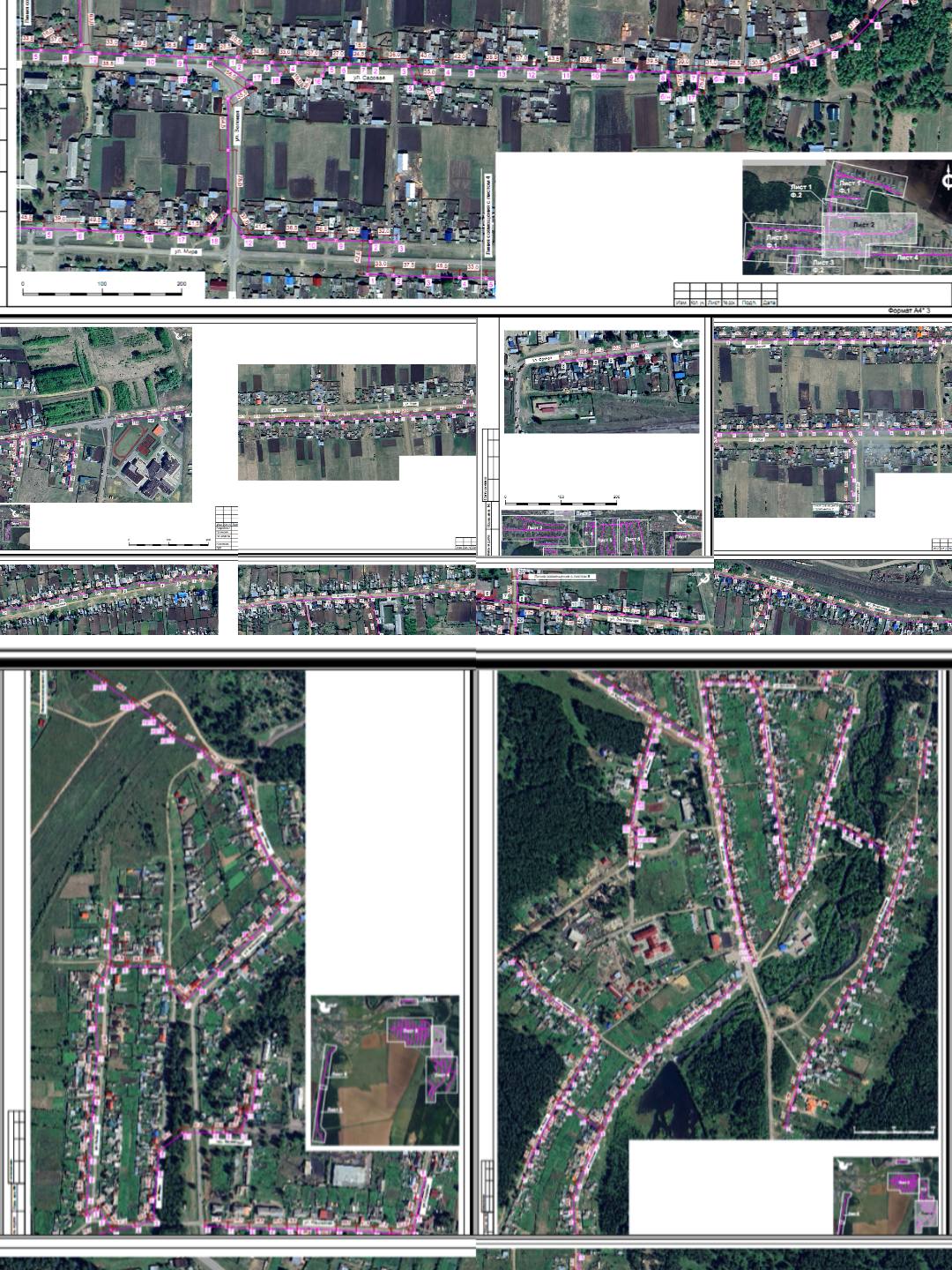

Вместо полевой съемки использовали спутниковые снимки высокого разрешения. Эесплуатация собрали координаты всех опор, посадил координаты на снимки. Проблема в том, что множественные фрагменты снимков не стыкуются в единую карту — изображение съезжает, координаты не бьются с картинкой. Решение: применил метод принудительной деформации подложки. Отдельные участки снимка были "отресайзины" и "натянуты" на реальные координаты опор. Вместо подгонки координат под картинку — подогнали картинку под координаты. Получили цифровой план местности с точностью, достаточной для проектирования.

Проблема №2. Нагрузки на старые опоры.

Деревянные опоры — часть 70-х годов эксплуатация которых проходит в тяжелых климатических условиях.  (Климатический район строительства — Иркутская область (III ветровой район по СП 20.13330, w₀ = 0,38 кПа; I гололедный район, нормативная толщина стенки гололеда — 5–10 мм в зависимости от методики расчета). Резко континентальный климат с перепадами температур до 70°C и абсолютным минимумом -50°C.). В результате была просчитана каждая из 1283 опор на предмет дополнительных нагрузок. Объем расчетной части — 1 300 листов.

СПЕЦИФИКАЦИЯ ПРОЕКТА

СКРИНШОТЫ ПРОЕКТА

ЛОКАЦИЯ
Волжский бассейн — зона повышенных экологических требований к сбросам.

ЗАКАЗЧИК
Муниципальное бюджетное учреждение

ПРОБЛЕМА

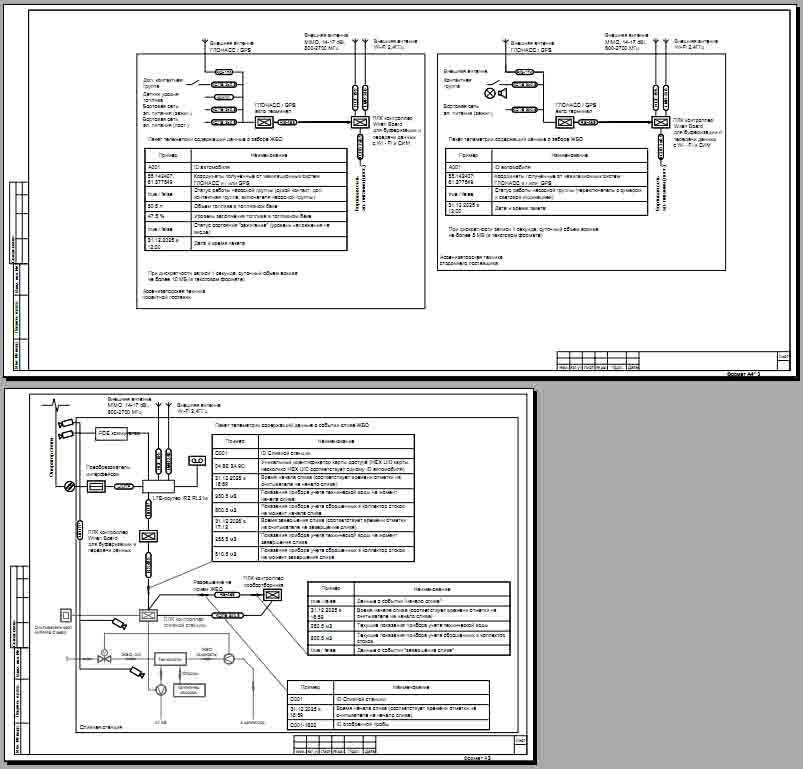

До 80% рынка вывоза ЖБО (≈ 44 тыс. м³/год) находится в теневом сегменте. Нелегальные сбросы «на рельеф» и в ливневки. Отсутствие контроля состава стоков приводит к гибели активного ила на очистных сооружениях.  Инфраструктура приема отсутствует.

ЛОКАЦИЯ

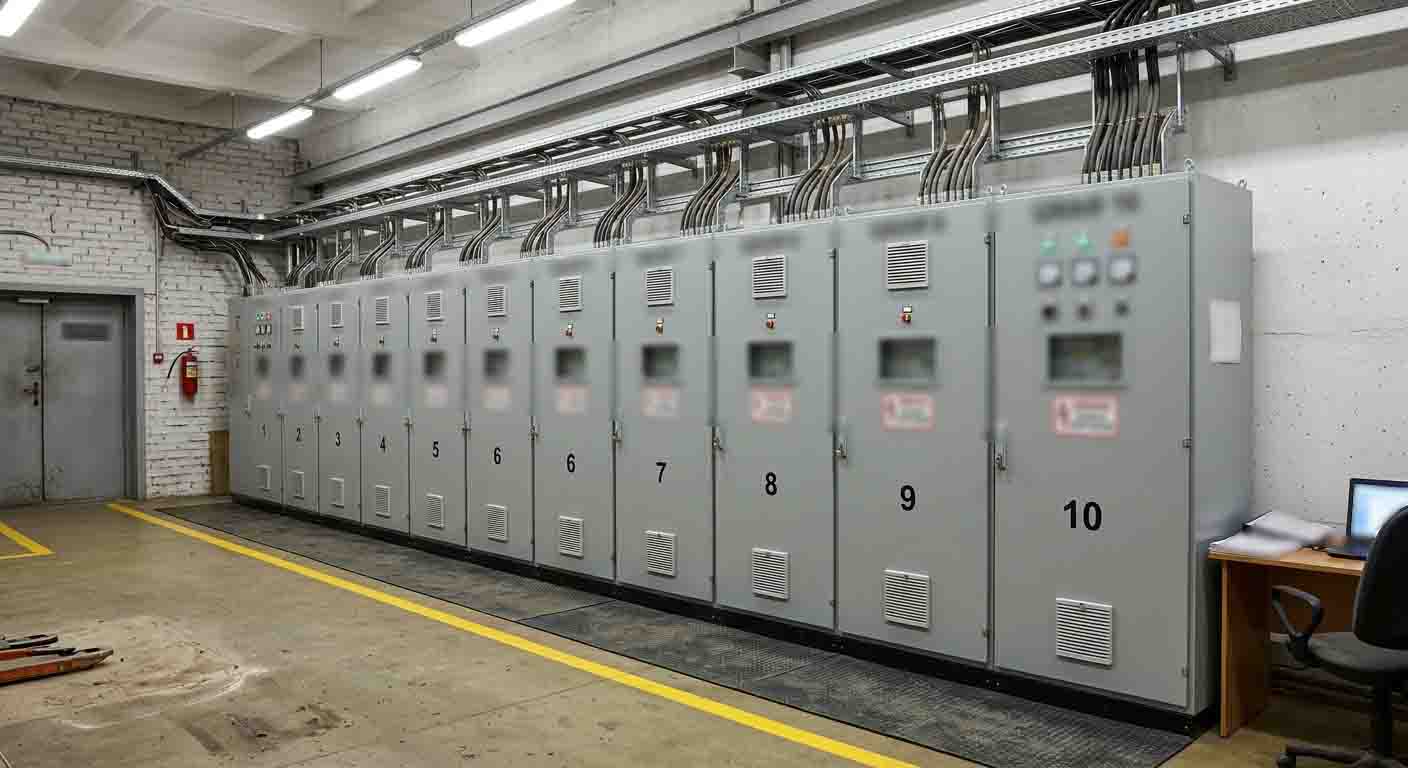

Уральский федеральный округ. Промышленная площадка с существующими производственными, административными и складскими зданиями.

ЗАКАЗЧИК

Производственное предприятие. Действующие объекты + планируемое строительство новых площадей.

ИСХОДНЫЕ ДАННЫЕ (СУЩЕСТВУЮЩЕЕ ПОЛОЖЕНИЕ)

Электроснабжение.

— Источник: централизованные сети РСО;

— Ввод: 2, 10кВ;

— Установленная мощность: 3,2МВт.
Теплоснабжение.

— Схема теплоснабжения децентрализованная, подключение к централизованному теплоснабжению отсутствует. Источники тепла: 2 газовых водогрейных котла; газовые воздухонагреватели; инфракрасные электрообогреватели; Резервирование тепловой мощности: отсутствует.

— Тепловые нагрузки существующие: 632 Гкал/год. + перспективные: 865 Гкал/год.

ЗАДАЧА (В РАМКАХ ОТР)

— Выполнить технико-экономическое обоснование перехода на собственную генерацию.

— Рассмотреть замещение покупной электроэнергии и тепла от газовых котлов/воздухонагревателей выработкой ГПУ с когенерацией.

— Подобрать оборудование (тип, мощность) для покрытия существующих и перспективных нагрузок.

— Определить объем капитальных вложений, эксплуатационные затраты и срок окупаемости.

— Подготовить ТЗ на проектирование.

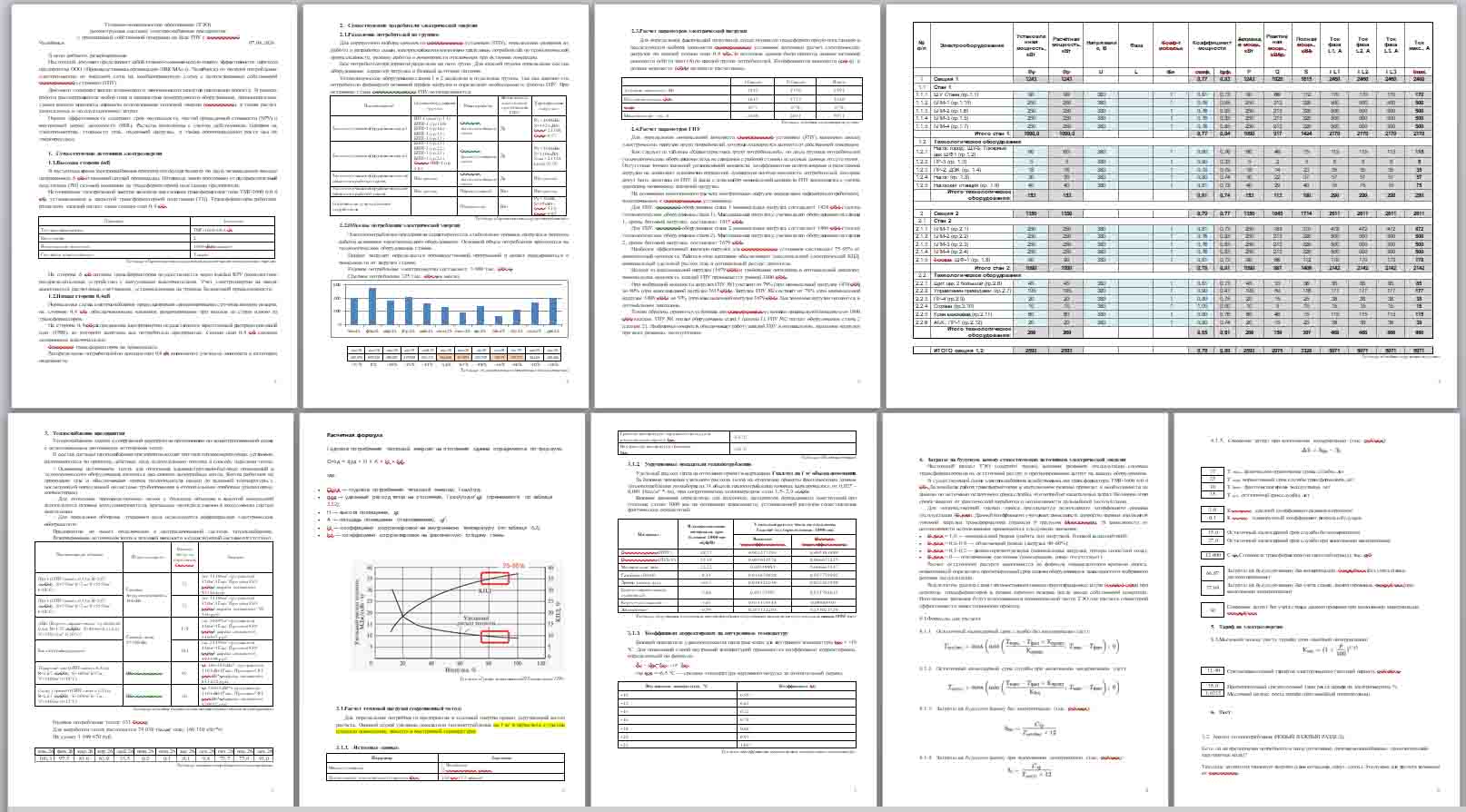

СОСТАВ РАЗРАБОТАННЫХ ОТР

— Расчет тепловых нагрузок существующих и перспективных объектов;

— Расчет электрических нагрузок (максимальный режим);

— Выбор типа и мощности ГПУ (газопоршневой установки) с утилизацией тепла;

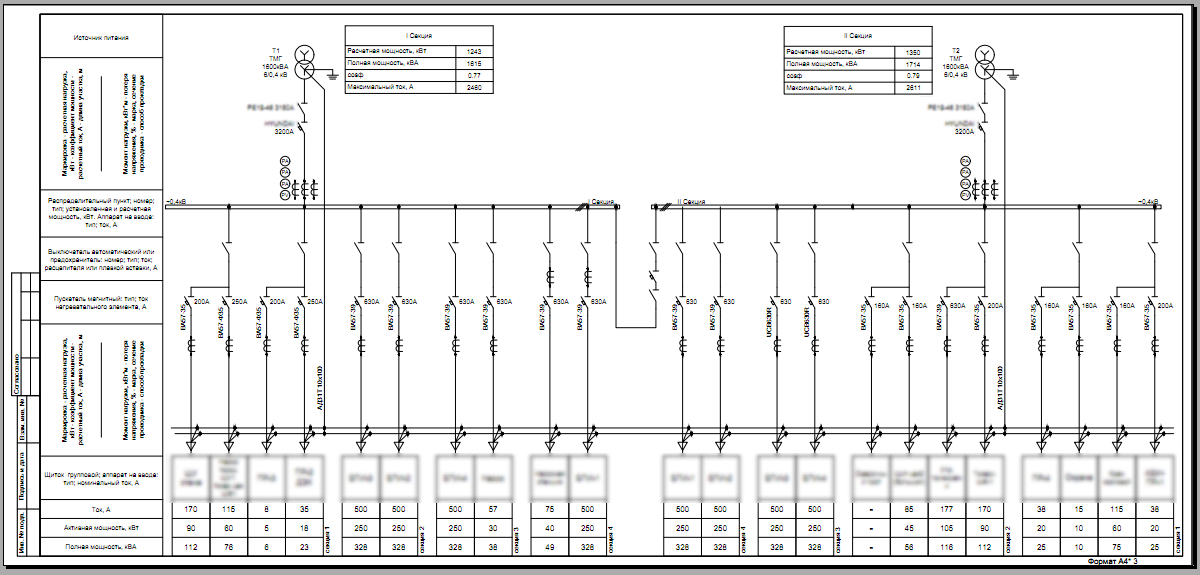

— Принципиальная электрическая схема (взаимодействие с сетью РСО, распределение по объектам);

— Принципиальная тепловая схема (подключение утилизационных контуров к существующим сетям);

— Оценка капитальных затрат на оборудование и строительно-монтажные работы;

— Расчет эксплуатационных затрат (газ, обслуживание, амортизация);

— Расчет срока окупаемости и интегрального экономического эффекта;

— Подготовка технического задания на разработку проектной документации.

СКРИНШОТЫ

ЛОКАЦИЯ

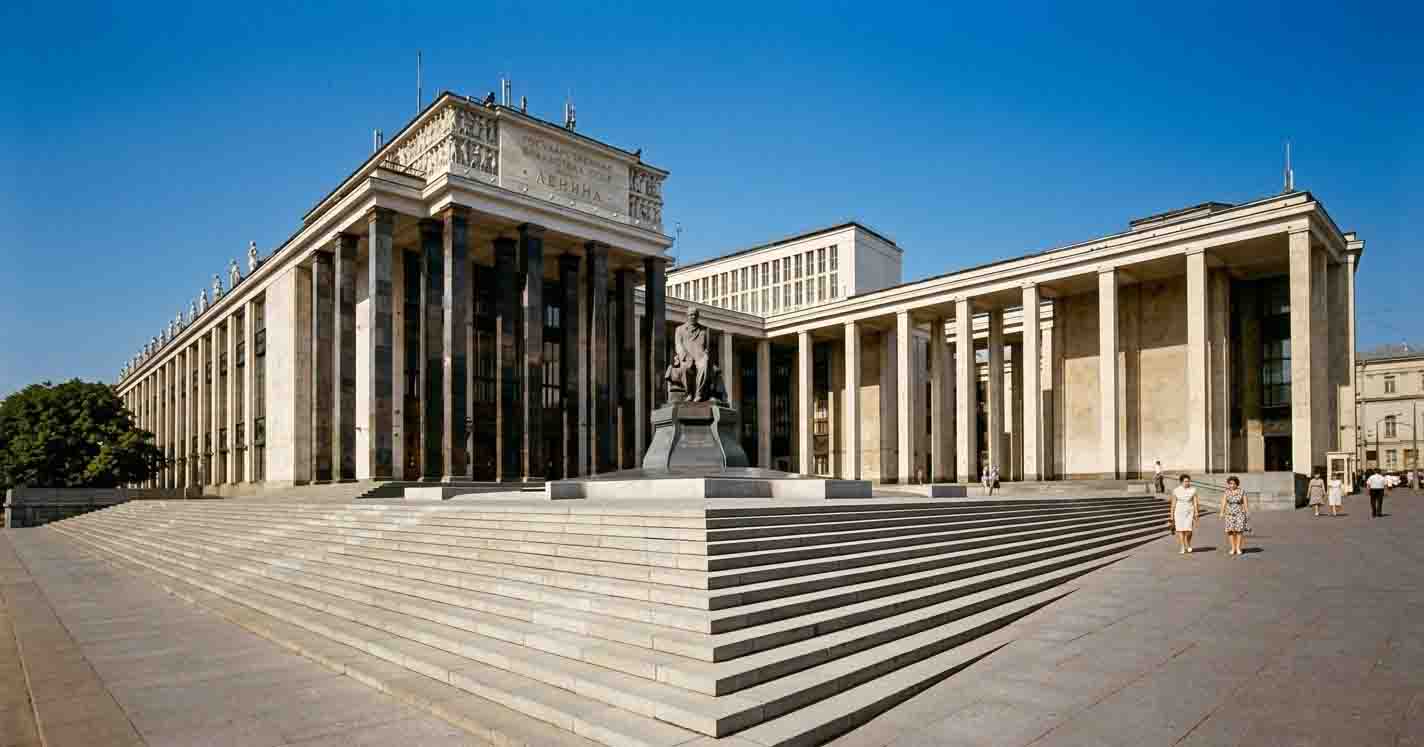

г. Москва, исторический центр. Здание Государственной публичной научно-технической библиотеки имени Ленина.

ЗАКАЗЧИК

Строительно-монтажная организация, выполнявшая работы по реконструкции инженерных систем здания.

ОБЪЕКТ

Уникальное здание в центре Москвы. Строение относится к объектам культурного наследия федерального значения. Работы проводились с учетом требований охраны исторического облика.

ЗАДАЧА

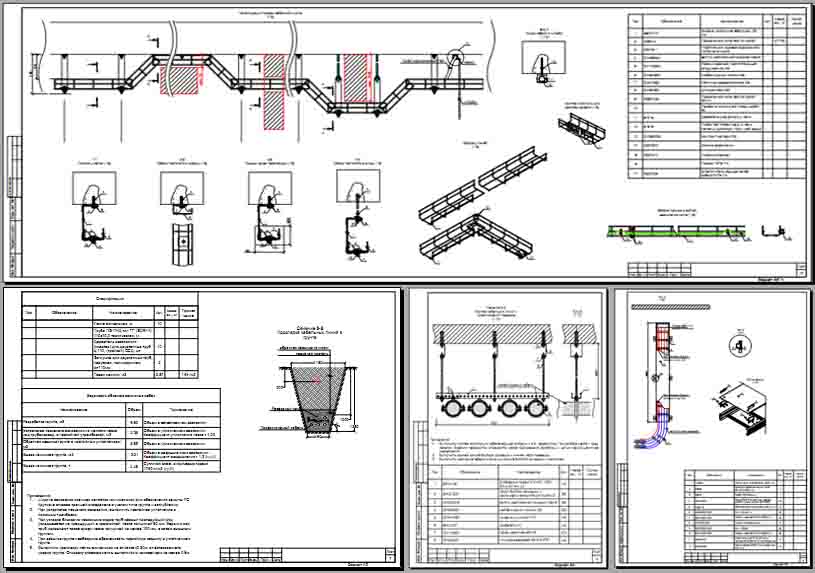

Разработать деталировочные чертежи для строительно-монтажных работ:

— Наружные сети электроснабжения;

— Внутренние сети электроснабжения и слаботочных систем.

ОСОБЕННОСТИ РАБОТ

— Любое вмешательство в конструкции, штробы, отверстия, крепления — требует согласования с органами охраны памятников.

— Каждый узел прохода через стену или перекрытие проектируется с учетом сохранения исторических конструкций.

— Невозможно применять стандартные крепления и трассы — требуется индивидуальная привязка к каждой точке.

— Деталировки разрабатывались для непосредственного использования монтажниками на объекте.

— Каждый узел — отдельный чертеж с размерами, спецификацией, указанием типа креплений.

СКРИНШОТЫ ПРОЕКТА (намеренно не привожу чертежи поэтажных планов и планы наружных сетей)
